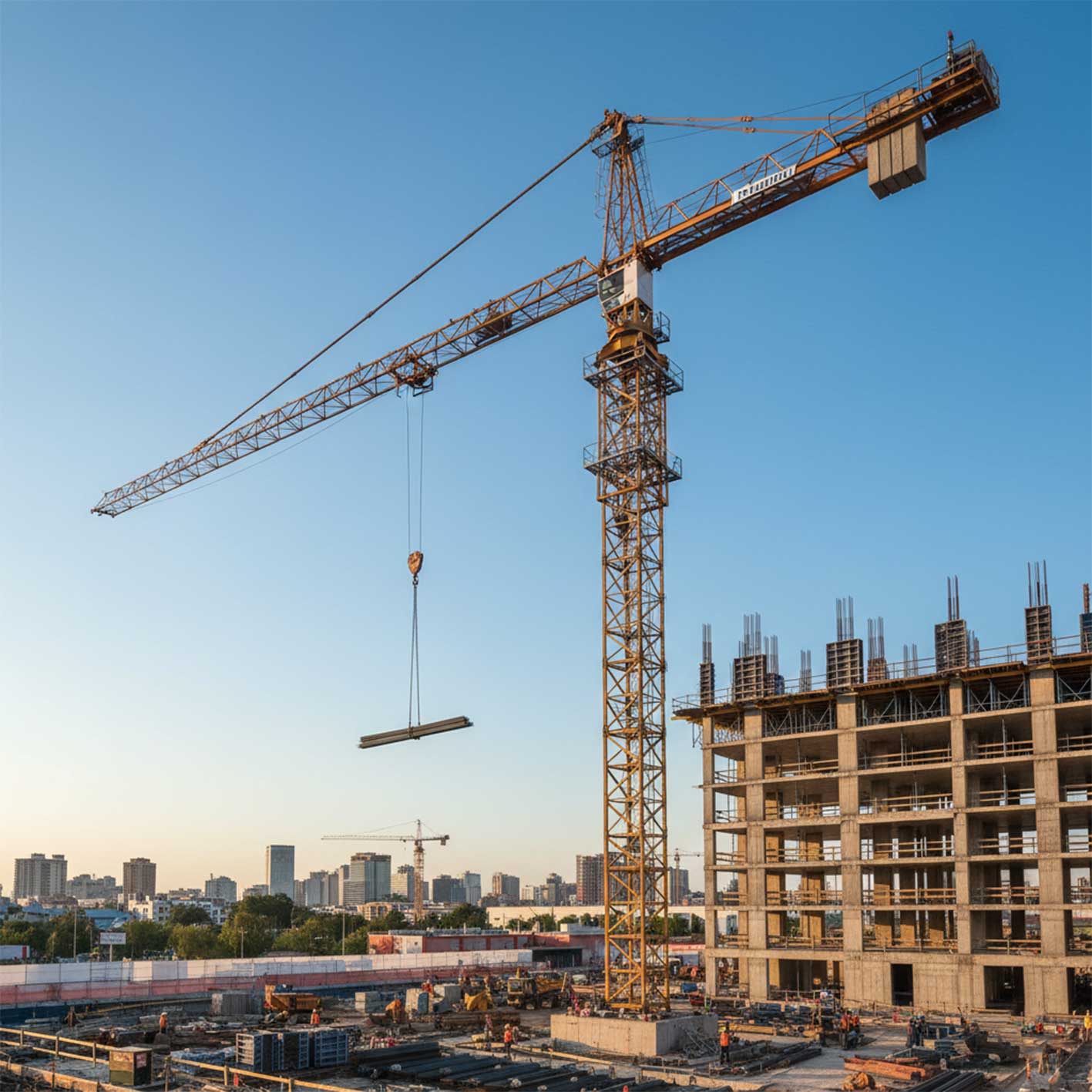

جرثقیل برجی (تاور کرین)

جرثقیل برجی (تاور کرین) — راهنمای کامل، انسانی و سئو‌محور برای آشنایی، نصب، و نگهداری

اگر در حوزه ساخت‌وساز، پروژه‌های عمرانی یا نصب سازه‌های مرتفع فعالیت داری، قطعاً نام جرثقیل برجی (تاور کرین) (Tower Crane) زیاد به گوشت خورده. این ماشین عظیم‌الجثه نماد قدرت، دقت و نظم در پروژه‌های ساختمانی مدرن است. در این مقاله می‌خواهم با زبانی ساده و کاملاً انسانی، تمام نکات مربوط به جرثقیل برجی را برایت توضیح بدهم — از معرفی و انواع تا نحوه نصب، نکات ایمنی، نگهداری، هزینه‌ها و پرسش‌های پرتکرار.

هدفی که دنبال می‌کنم، این است که هم تو اطلاعات دقیق و کاربردی بگیری، هم محتوای سایتت با این مقاله بتواند در نتایج گوگل بالا بیاید و رتبه بگیرد.

جرثقیل برجی (Tower Crane) چیست؟

جرثقیل برجی یکی از مهم‌ترین انواع جرثقیل‌هاست که برای بلند کردن و جابجایی مصالح سنگین در پروژه‌های ساختمانی مرتفع به کار می‌رود. ساختار برجی آن، تعادل بین ارتفاع زیاد و ظرفیت بار بالا را فراهم می‌کند.

به زبان ساده، تاور کرین ترکیبی است از مهندسی هوشمند و فیزیک دقیق؛ ابزاری که با ارتفاعی چند ده متر، توانایی بلند کردن چندین تن بار را دارد و در عین حال، تعادل خود را با وزنه‌های تعادلی حفظ می‌کند.

اجزای اصلی جرثقیل برجی

برای درک بهتر عملکرد تاور کرین، باید اجزای اصلی آن را بشناسی:

1. پایه (Base)
   پایه، فونداسیون اصلی است که کل وزن جرثقیل برجی روی آن قرار می‌گیرد. معمولاً از بتن مسلح ساخته می‌شود.
2. برج یا دکل (Mast / Tower Section)
   قطعات فلزی مشبک که روی هم نصب می‌شوند تا ارتفاع جرثقیل افزایش یابد. این بخش ستون فقرات تاور کرین است.
3. بازوی اصلی (Jib)
   همان بازوی افقی بلندی است که بار را جابه‌جا می‌کند. انتهای آن قرقره و قلاب نصب شده است.
4. بازوی تعادلی (Counter Jib)
   در جهت مخالف بازوی اصلی قرار دارد و وزنه‌های تعادلی روی آن سوار می‌شود تا از واژگونی جلوگیری کند.
5. کابین اپراتور (Operator Cab)
   محل نشستن اپراتور است که کنترل کامل حرکات جرثقیل را دارد. دید، نور و راحتی اپراتور در بهره‌وری تأثیر زیادی دارد.
6. موتور و سیستم بالابر (Hoist)
   نیروی اصلی برای بالا بردن بارها. شامل موتور، گیربکس و قرقره‌هاست.
7. گردان (Slewing Unit)
   بخش چرخان بین برج و بازو که امکان چرخش ۳۶۰ درجه را فراهم می‌کند.
8. قلاب (Hook Block)
   رابط بین بار و کابل که وظیفه حمل اصلی را برعهده دارد.

انواع جرثقیل برجی (تاور کرین)

تاور کرین‌ها بر اساس نوع نصب، ساختار، و کاربرد به چند دسته تقسیم می‌شوند:

۱. تاور کرین ثابت (Fixed Tower Crane)

روی فونداسیون بتنی نصب می‌شود و ارتفاع مشخصی دارد. بیشتر برای پروژه‌های بلندمدت و سازه‌های مرتفع کاربرد دارد.

۲. تاور کرین متحرک ریلی (Rail Mounted)

بر روی ریل حرکت می‌کند و مناسب پروژه‌هایی است که نیاز به جابه‌جایی در مسیر طولانی دارند.

۳. تاور کرین بالا رونده (Climbing Tower Crane)

درون ساختمان نصب می‌شود و همزمان با بالا رفتن طبقات، خودش نیز بالا می‌رود.

۴. تاور کرین متحرک سیار (Mobile Tower Crane)

دارای چرخ و قابلیت انتقال سریع است. برای پروژه‌های کوتاه‌مدت و نیازهای موقت ایده‌آل است.

۵. تاور کرین خودبرپا (Self-Erecting Tower Crane)

به‌صورت تاشو حمل و نصب می‌شود و بدون نیاز به جرثقیل کمکی، خود را برپا می‌کند.

نحوه نصب جرثقیل برجی (Tower Crane Installation)

نصب تاور کرین یکی از حساس‌ترین مراحل در پروژه‌های ساختمانی است و باید طبق استانداردهای بین‌المللی و با دقت بالا انجام شود.

مرحله ۱: آماده‌سازی محل و فونداسیون

پایه باید روی بتن مسلحی با عمق و ابعاد استاندارد نصب شود تا نیروی فشاری و خمشی جرثقیل را تحمل کند. مقاومت خاک نیز باید بررسی شود.

مرحله ۲: مونتاژ دکل

قطعات دکل با جرثقیل کمکی روی هم سوار می‌شوند. هر قطعه با پیچ‌های مخصوص (High Strength Bolt) به قطعه قبلی متصل می‌گردد.

مرحله ۳: نصب گردان و بازوها

در این مرحله بازوی اصلی و بازوی تعادلی نصب می‌شوند. وزن وزنه‌های تعادلی باید دقیق محاسبه شود.

مرحله ۴: نصب سیستم الکتریکی و کابین اپراتور

تابلو برق، کابل‌ها، کنترلرها و کابین روی برج نصب شده و اتصالات تست می‌شود.

مرحله ۵: تست بار و راه‌اندازی نهایی

قبل از بهره‌برداری، جرثقیل با ۱۲۵٪ ظرفیت نامی تست بار می‌شود. عملکرد ترمزها، موتور، سنسورها و لیمیت‌سوئیچ‌ها بررسی می‌شود.

ظرفیت و ارتفاع تاور کرین‌ها

ظرفیت تاور کرین بسته به مدل متفاوت است.

ارتفاع نهایی تاور کرین‌ها با افزایش قطعات Mast قابل افزایش است. در پروژه‌های بلند، از سیستم بالا رونده (Climbing System) استفاده می‌شود.

مزایای استفاده از جرثقیل برجی (تاور کرین) در پروژه‌ها

• صرفه‌جویی در زمان و هزینه حمل مصالح
• افزایش سرعت ساخت و بهره‌وری نیروی انسانی
• دقت بالا در جابه‌جایی بار
• امکان کار در ارتفاع زیاد
• ایمنی بیشتر نسبت به روش‌های سنتی بالابری

در پروژه‌هایی مثل برج‌سازی، سدسازی و اسکلت‌های فلزی، استفاده از تاور کرین یک الزام است، نه انتخاب.

نکات ایمنی در کار با جرثقیل برجی

ایمنی در کار با تاور کرین باید همیشه اولویت اصلی باشد. مهم‌ترین موارد:

1. بازرسی روزانه کابل‌ها، قلاب و ترمزها
2. اطمینان از سلامت برق و تابلو کنترل
3. ممنوعیت کار در باد بیش از ۷۰ کیلومتر در ساعت
4. استفاده از اپراتور دارای گواهینامه معتبر
5. تنظیم محدودکننده بار (Load Limiter)
6. رعایت فاصله از خطوط برق فشار قوی
7. قفل‌کردن چرخش بازو در زمان باد شدید
8. نگهداری دفتر ثبت سرویس‌ها و بازرسی‌ها

نگهداری و سرویس دوره‌ای تاور کرین

جرثقیل برجی برای عملکرد ایمن و طول عمر بیشتر نیاز به نگهداری منظم دارد:

• بازدید روزانه: کابل‌ها، ترمزها، و تابلو برق
• بازدید هفتگی: روانکاری و کنترل پیچ‌ها
• بازدید ماهانه: تست سنسورها، بررسی لقی محور چرخش
• بازدید سالانه: تست بار رسمی و بازرسی فنی کامل

هرگونه صدای غیرعادی یا لرزش باید فوراً بررسی شود. نگهداری به‌موقع یعنی جلوگیری از توقف‌های پرهزینه.

هزینه اجاره و خرید جرثقیل برجی (تاور کرین)

قیمت تاور کرین بسته به ظرفیت، برند، کشور سازنده و ارتفاع موردنیاز متفاوت است.
به‌طور تقریبی:

• اجاره تاور کرین‌های متوسط (۱۰ تا ۱۲ تن) بین ۳۰ تا ۷۰ میلیون تومان در ماه
• خرید تاور کرین جدید بین ۸ تا ۲۰ میلیارد تومان بسته به مدل

البته خدمات نصب، حمل، اپراتور و بیمه نیز باید به این هزینه اضافه شود.

عوامل مؤثر بر انتخاب تاور کرین مناسب

• ظرفیت مورد نیاز باربرداری
• ارتفاع ساختمان و شعاع کاری
• محل نصب (داخلی، بیرونی، روی ساختمان)
• نوع پروژه (برج، پل، سد، سوله)
• مدت زمان پروژه
• امکانات برق و فضای نصب

مشاوره با کارشناسان فنی قبل از انتخاب، از بروز اشتباهات گران جلوگیری می‌کند.

تفاوت تاور کرین ثابت و بالا رونده

خطاهای رایج در کار با جرثقیل برجی (تاور کرین)

1. باربرداری بیش از ظرفیت مجاز
2. عدم تنظیم وزنه تعادلی
3. کار در باد شدید
4. نصب نادرست کابل‌ها
5. بی‌توجهی به بازرسی روزانه
6. استفاده از اپراتور بدون گواهی
7. نادیده گرفتن آلارم‌ها

هر کدام از این خطاها می‌تواند منجر به حادثه و آسیب جدی شود.

استانداردهای بین‌المللی جرثقیل برجی (تاور کرین)

برای اطمینان از ایمنی و کیفیت، استانداردهای زیر در طراحی و بهره‌برداری رعایت می‌شوند:

• EN 14439 — الزامات ایمنی تاور کرین‌ها
• ISO 8686 — طراحی سازه‌ای جرثقیل‌ها
• FEM 1.001 — الزامات عملکردی و مکانیکی
• ASME B30.3 — استاندارد کارکرد و بازرسی

نقش اپراتور در عملکرد جرثقیل برجی (تاور کرین)

اپراتور حرفه‌ای، نیمی از ایمنی پروژه است. وظایف او شامل:

• اجرای دقیق دستورات باربرداری
• بررسی روزانه تجهیزات
• ثبت لاگ عملکرد
• حفظ ارتباط با تیم زمینی از طریق بی‌سیم
• توقف فوری در شرایط غیرعادی

اپراتور باید آموزش دیده، دارای کارت صلاحیت، و از نظر جسمی و ذهنی آماده باشد.

تأثیر شرایط محیطی بر عملکرد جرثقیل برجی (تاور کرین)

• باد شدید: می‌تواند باعث تاب خوردن بازو و سقوط بار شود.
• باران و رطوبت: افزایش خطر برق‌گرفتگی و لغزش.
• گرمای زیاد: تأثیر بر موتور و سیستم هیدرولیک.
• سرما: سفت شدن گریس‌ها و کاهش بازدهی موتور.

بنابراین، برنامه کاری باید با شرایط آب‌وهوایی هماهنگ باشد.

چک‌لیست ایمنی پیش از شروع کار

✅ بررسی کابل‌ها و قلاب
✅ اطمینان از عملکرد ترمز و حد بار
✅ تست چرخش و بالابری بدون بار
✅ بازبینی تابلو برق و اتصالات
✅ کنترل وزنه‌های تعادلی
✅ تأیید وضعیت باد و هوا
✅ استفاده از تجهیزات ایمنی شخصی

پرسش‌های متداول درباره جرثقیل برجی (تاور کرین)

۱. تاور کرین چگونه کار می‌کند؟

با استفاده از موتورهای الکتریکی و سیستم قرقره، بار را از روی قلاب بالا کشیده و با چرخش بازو در موقعیت مورد نظر جابجا می‌کند.

۲. تا چه ارتفاعی می‌توان از تاور کرین استفاده کرد؟
بسته به مدل، برخی تاور کرین‌ها تا بیش از ۲۵۰ متر ارتفاع قابل استفاده‌اند.

۳. آیا تاور کرین‌ها در باد شدید کار می‌کنند؟
خیر. در باد بالای ۷۰ کیلومتر در ساعت کار با تاور کرین ممنوع است.

۴. تفاوت بین تاور کرین ثابت و خودبرپا چیست؟
مدل خودبرپا بدون جرثقیل کمکی نصب می‌شود و زمان نصب کوتاه‌تری دارد.

۵. آیا نیاز به مجوز خاص برای کار با تاور کرین است؟
بله. اپراتور باید دارای گواهی مهارت فنی از سازمان فنی و حرفه‌ای یا نهاد ایمنی مربوطه باشد.

۶. هزینه نصب تاور کرین چقدر است؟
بسته به نوع و ظرفیت بین ۵ تا ۱۵ درصد ارزش کل دستگاه متغیر است.

۷. نگهداری تاور کرین هر چند وقت انجام می‌شود؟
بازرسی روزانه و سرویس فنی هر سه ماه یک‌بار توصیه می‌شود.

۸. آیا تاور کرین‌ها بیمه می‌شوند؟
بله، بیمه تجهیزات و مسئولیت مدنی برای تاور کرین‌ها الزامی است.

۹. چگونه تعادل تاور کرین حفظ می‌شود؟
با استفاده از وزنه‌های تعادلی در بازوی پشتی و طراحی دقیق مرکز ثقل.

۱۰. آیا تاور کرین‌ها در شب قابل استفاده‌اند؟
بله، در صورت داشتن نور کافی، اپراتور آموزش‌دیده و شرایط ایمن، کار شبانه مجاز است.
