نصب جرثقیل — راهنمای کامل و انسانی برای صاحبان صنایع و پروژه‌های عمرانی

اگر قصد داری جرثقیل جدید نصب کنی یا در فکر جابه‌جایی و نصب دوباره‌ی جرثقیل فعلی‌ت هستی، این مقاله دقیقاً برای تو نوشته شده است. سعی کردم با زبانی ساده، واقعی و سئو‌محور تمام مراحل نصب جرثقیل را از مرحله طراحی و انتخاب محل تا تست بار و تحویل نهایی، قدم‌به‌قدم توضیح بدهم تا هم کاربران بخوانند و بفهمند، هم موتورهای جستجو دوستش داشته باشند.

چرا نصب درست جرثقیل حیاتی است؟

نصب جرثقیل فقط بالا بردن چند تیرآهن و سفت کردن چند پیچ نیست. این کار یک عملیات فنی و ایمنی‌محور است که اگر اشتباه انجام شود، می‌تواند خسارات مالی یا حتی جانی در پی داشته باشد.
نصب اصولی باعث می‌شود:

• جرثقیل در ظرفیت نامی خود کار کند، نه کمتر و نه خطرناک‌تر.
• استهلاک قطعات تا حد زیادی کاهش یابد.
• ایمنی اپراتورها تضمین شود.
• هزینه تعمیرات آینده پایین بیاید.
• جرثقیل عمر مفید بالاتری پیدا کند.

مراحل نصب جرثقیل (از صفر تا تحویل نهایی)

۱. بررسی نیاز و انتخاب نوع جرثقیل

اول باید مشخص شود چه نوع جرثقیلی مناسب پروژه است:

• جرثقیل سقفی (Overhead Crane) برای کارخانه‌ها و سوله‌ها
• جرثقیل دروازه‌ای (Gantry Crane) برای محیط‌های باز و بارگیری‌های سنگین
• جرثقیل بازویی (Jib Crane) برای کارگاه‌ها و خطوط مونتاژ کوچک
• جرثقیل ستونی یا دیواری برای فضاهای محدود

انتخاب نوع اشتباه، یعنی بعداً هزینه دوباره برای تغییر سازه و تجهیزات.

۲. طراحی و نقشه‌کشی فنی

پس از انتخاب نوع، باید طراحی مهندسی انجام شود:

• تعیین ظرفیت بار (SWL)
• ارتفاع لیفت، دهانه، و طول مسیر
• نیروهای وارده بر سازه و فونداسیون
• بررسی محل نصب (سقف، زمین، دیوار)
• مشخصات برقی و تابلو کنترل

در این مرحله مهندسین سازه، برق و مکانیک همگی باید همکاری کنند تا از نظر فنی و ایمنی، طراحی کامل باشد.

۳. آماده‌سازی محل نصب

قبل از ورود تجهیزات به محل، موارد زیر باید انجام شود:

• آماده‌سازی فونداسیون بتنی یا ستون‌ها طبق نقشه
• عبور لوله‌ها و کابل‌های برق
• تراز کردن سطح زیر ریل یا صفحه پایه
• بررسی فاصله‌های ایمنی و مسیر دسترسی اپراتور

محل نصب نباید رطوبتی یا لغزنده باشد. هرگونه شیب، ترک یا نشست در زمین باعث خطا در عملکرد جرثقیل می‌شود.

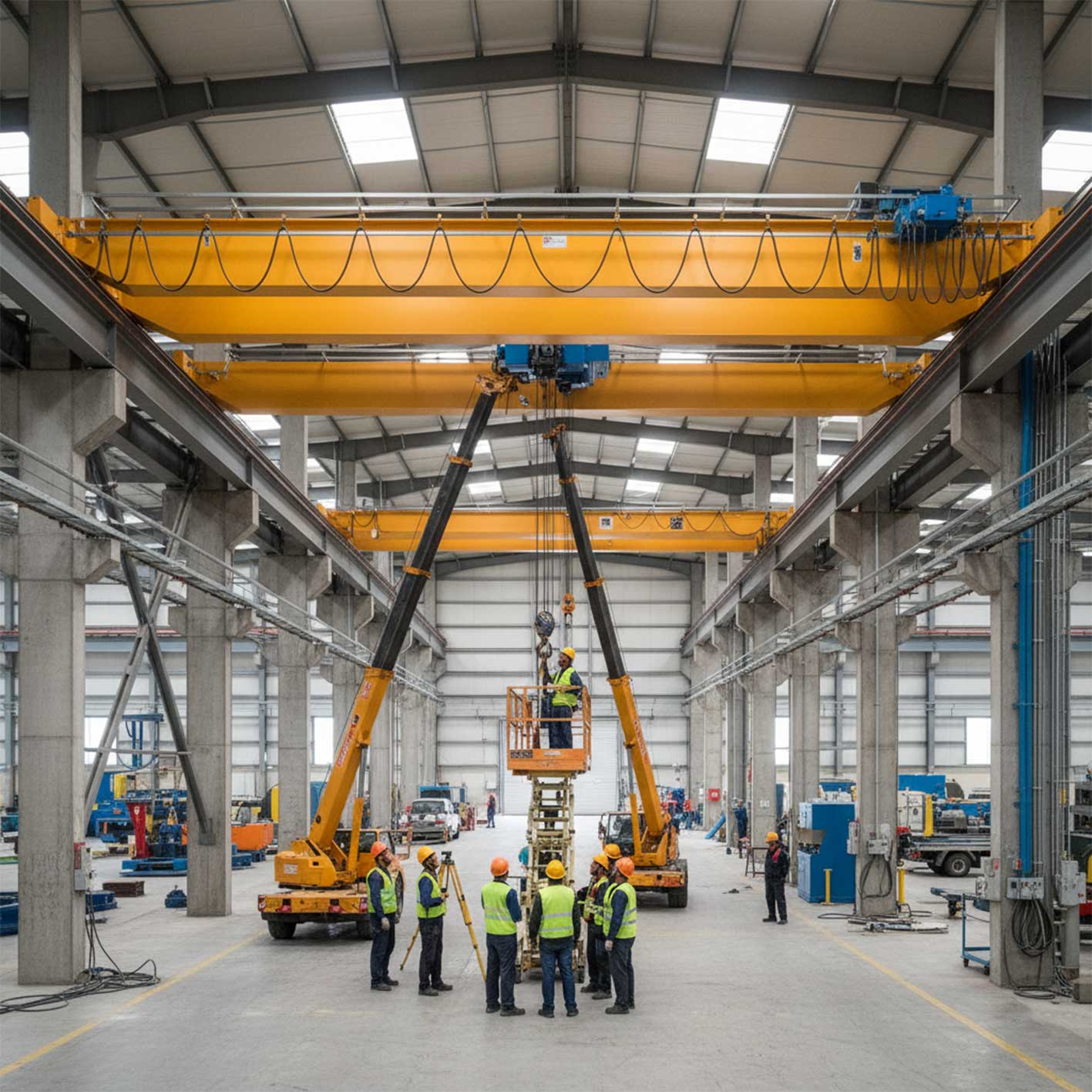

۴. مونتاژ اولیه قطعات

در این مرحله قطعات اصلی مثل تیر اصلی، واگن، ریل‌ها، ستون‌ها و اتصالات نصب می‌شوند.

• تیرهای پل با جرثقیل موقت بالا برده و روی ریل سوار می‌شوند.
• سیستم حرکتی روی ریل نصب می‌گردد.
• قطعات با پیچ و مهره‌های استاندارد و تورک مشخص محکم می‌شوند.
• هم‌راستایی (Alignment) ریل‌ها با دوربین دقیق کنترل می‌شود.

تمام مراحل باید توسط تکنسین متخصص انجام گیرد؛ یک میلی‌متر انحراف در ریل، بعدها باعث لرزش و سایش شدید خواهد شد.

۵. نصب تجهیزات برقی و کنترلی

پس از سازه، نوبت به سیستم برق می‌رسد:

• کابل‌کشی و نصب تابلو برق
• اتصال سیستم کنترل دستی یا ریموت
• تنظیم مسیر حرکت و توقف‌ها (لیمیت سوئیچ‌ها)
• تست اولیه مدار فرمان و ایمنی
• نصب تابلو هشدار و لامپ سیگنال

در این مرحله تمام کابل‌ها باید با کانال و بست استاندارد محکم شوند تا در حین حرکت، تاب نخورند یا ساییده نشوند.

۶. نصب مکانیزم بالابر (Hoist)

بالابر، قلب جرثقیل است و حساس‌ترین بخش در نصب.

• نصب روی تیر اصلی یا بازو طبق طراحی
• کنترل ارتفاع قلاب و مسیر حرکت
• تنظیم ترمز، حد بالایی و پایینی حرکت
• تست بی‌بار (بدون وزن)
• بررسی سیم‌بکسل یا زنجیر از نظر تاب و مسیر صحیح

بالابر باید دقیقاً در مرکز مسیر نصب شود تا بار به‌صورت متوازن بالا رود و نیروهای جانبی ایجاد نشود.

۷. تنظیمات نهایی و تست بار

در پایان، نوبت به تست ایمنی و بارگذاری واقعی است:

• تست بی‌بار: بررسی عملکرد تمام حرکات
• تست بار نامی: بلند کردن باری برابر با ظرفیت واقعی
• تست بار استاتیک (125% ظرفیت) برای اطمینان از ایمنی
• بررسی سیستم ترمز، لیمیت‌ها و صداهای غیرعادی
• تأیید تراز بودن کل سیستم

اگر جرثقیل تست بار را با موفقیت بگذراند، آماده بهره‌برداری است.

۸. مستندسازی و تحویل نهایی

پس از پایان نصب و تست، باید مستندات زیر تحویل داده شود:

• نقشه‌های نهایی نصب و مدارک فنی
• دفترچه راهنمای اپراتور
• گواهی تست بار و سلامت سازه
• برنامه نگهداری و سرویس دوره‌ای

بدون این مدارک، هیچ پروژه‌ای نباید وارد مرحله بهره‌برداری شود.

نکات مهم ایمنی در نصب جرثقیل

1. فقط افراد آموزش‌دیده و دارای کارت صلاحیت مجاز به نصب هستند.
2. در حین نصب، منطقه باید از تردد غیرمرتبط خالی شود.
3. تجهیزات نصب (جرثقیل کمکی، بالابر، لیفتراک) باید استاندارد باشند.
4. تمام پیچ‌ها طبق دستورالعمل با تورک مشخص سفت شوند.
5. از تست بار قبل از اتمام کامل نصب خودداری کن.
6. تابلو برق و سیستم کنترل را پس از اتمام کامل سازه متصل کن.
7. در محیط‌های بیرونی، جهت وزش باد و بارندگی را لحاظ کن.

نصب انواع جرثقیل در یک نگاه

خطاهای رایج هنگام نصب جرثقیل

• ناهماهنگی بین تیم سازه و برق
• تراز نبودن ریل‌ها یا ستون‌ها
• استفاده از پیچ و مهره بی‌کیفیت
• تنظیم اشتباه ترمز بالابر
• کابل‌کشی غیراستاندارد
• بی‌توجهی به فاصله ایمنی سقف یا دیوار
• نصب سنسورهای حدی در جای نامناسب
• تست نکردن بار قبل از تحویل

هر یک از این اشتباهات می‌تواند بعدها هزینه زیادی به همراه داشته باشد.

هزینه نصب جرثقیل چطور محاسبه می‌شود؟

هزینه نصب به چند عامل بستگی دارد:

• نوع جرثقیل (سقفی، دروازه‌ای، بازویی و…)
• ظرفیت بار و ابعاد
• پیچیدگی فنی و محل نصب
• نیاز به تجهیزات جانبی (ریل، فونداسیون، تابلو برق)
• دستمزد تیم فنی و مدت‌زمان پروژه

اما به‌طور میانگین، هزینه نصب حدود ۵ تا ۱۵ درصد قیمت کل جرثقیل را شامل می‌شود. همیشه به سراغ نصاب‌های باتجربه برو؛ یک نصب اشتباه می‌تواند چند برابر این هزینه را بعداً از جیب‌ت بیرون بکشد.

نگهداری پس از نصب

بعد از اتمام نصب، تازه کار اصلی شروع می‌شود: نگهداری منظم.

• بازدید روزانه: کابل، قلاب، عملکرد ترمز
• سرویس ماهانه: روانکاری، بررسی اتصالات
• بازدید سالانه: تست بار، کنترل تابلو برق
• ثبت گزارش‌های نگهداری برای بازرسی‌های بعدی

جرثقیلی که درست نصب و نگهداری شود، می‌تواند ده‌ها سال بی‌دردسر کار کند.

استانداردهای مهم در نصب جرثقیل

در ایران و جهان استانداردهای زیر برای نصب و تست جرثقیل‌ها استفاده می‌شود:

• ISO 9927 — بازرسی و نگهداری جرثقیل‌ها
• FEM 9.755 — الزامات ایمنی
• EN 15011 — طراحی و نصب جرثقیل‌های صنعتی
• ASME B30 — استاندارد عمومی جرثقیل‌ها
• استاندارد ملی ایران ISIRI 10465 — الزامات نصب و بهره‌برداری

رعایت این استانداردها باعث می‌شود ایمنی و اعتبار پروژه‌ات در سطح بالایی قرار بگیرد.

مزایای استفاده از تیم متخصص برای نصب جرثقیل

• کاهش زمان نصب تا ۴۰٪
• جلوگیری از خطاهای فنی و مالی
• تضمین ایمنی کامل در مراحل نصب
• پشتیبانی فنی پس از تحویل
• دریافت گواهی تست بار معتبر
• کاهش هزینه‌های تعمیر و توقف در آینده

پرسش‌های متداول

۱. نصب جرثقیل چقدر زمان می‌برد؟
بسته به نوع و ظرفیت جرثقیل بین ۲ تا ۷ روز کاری. جرثقیل‌های بزرگ‌تر نیاز به زمان بیشتری دارند.

۲. آیا نصب جرثقیل نیاز به مجوز دارد؟
بله، نصب در پروژه‌های صنعتی باید زیر نظر کارشناسان دارای صلاحیت فنی انجام شود و گواهی ایمنی صادر گردد.

۳. چه کسی باید تست بار را انجام دهد؟
تست بار باید توسط تیم متخصص و دارای مجوز از سازمان استاندارد یا شرکت مجاز انجام شود.

۴. بعد از نصب چه مدارکی باید دریافت کنیم؟
نقشه نهایی، دفترچه نگهداری، گواهی تست بار و لیست قطعات نصب‌شده.

۵. آیا نصب جرثقیل در هوای بارانی مجاز است؟
خیر. نصب در شرایط نامساعد جوی می‌تواند باعث لغزش، برق‌گرفتگی یا خرابی اتصالات شود.

۶. بعد از نصب، آیا نیاز به بازرسی دوره‌ای داریم؟
بله، طبق استانداردها باید حداقل سالی یک بار بازرسی کامل انجام شود.

۷. آیا نصب جرثقیل سقفی در ساختمان قدیمی ممکن است؟
بستگی به مقاومت سازه دارد. باید توسط مهندس سازه تأیید شود.

۸. اگر بعد از نصب صدا یا لرزش ایجاد شد چه کنیم؟
بلافاصله کار را متوقف و از کارشناس نصب بخواهید تراز و اتصالات را بررسی کند.

۹. آیا می‌توان جرثقیل نصب‌شده را به محل جدید منتقل کرد؟
بله، اما نیاز به بازبینی کامل فنی، طراحی مجدد و نصب اصولی در محل جدید دارد.

۱۰. تفاوت نصب جرثقیل ستونی با دیواری چیست؟
در نوع ستونی، جرثقیل روی ستون مستقل نصب می‌شود ولی در نوع دیواری روی سازه‌ی موجود متصل است و به استحکام دیوار وابسته است.
